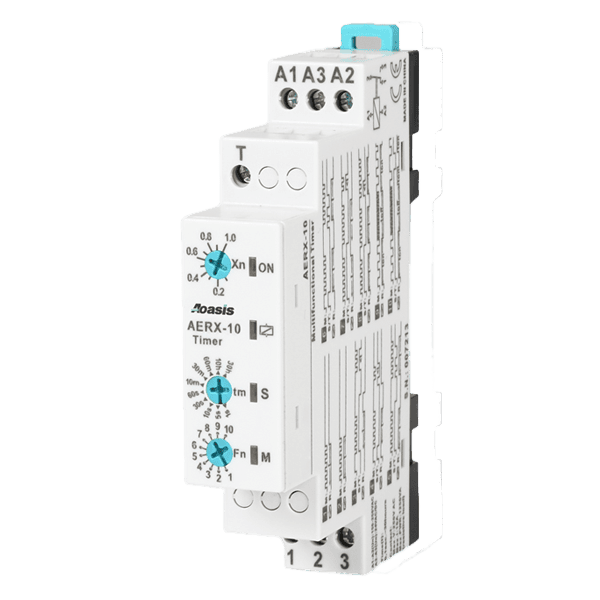

رله تایمر مولتی فانکشن AERX-10 شرکت Aoasis

معرفی محصول

رله تایمر مولتی فانکشن AERX-10 از شرکت Aoasis یک دستگاه زمان‌بندی پیشرفته است که به‌طور خاص برای کنترل زمان و داده‌های ورودی طراحی شده است.
این دستگاه قابلیت استفاده در صنعت، ساختمان‌های مسکونی و واحدهای کارخانه‌ای را دارد و مناسب برای سیستم‌هایی است که نیاز به کنترل دقیق رله‌ها و زمان‌بندی عملکرد دارند.

عملکرد دستگاه و اصول کاری

AERX‑10 با استفاده از تعیین تابع عملکرد (Function) و تنظیم زمان، رله‌ها را طبق نیاز فعال یا غیر فعال می‌کند.
مدل عملکرد دستگاه بر اساس فرمول زمان است:

•  Maximum Time ™: بیشترین زمان قابل تنظیم برای عملکرد رله، تا ۱۰ مرحله مختلف.
•  Time Multiply (Xn): ضریب ضرب برای رسیدن به مقادیر میانی (۰٫۱ تا ۱٫۰ در ۱۰ مرحله).
• Function (Fn): انتخاب نوع عملکرد رله از جدول فانکشن ها (مثلاً ON Delay، OFF Delay و ….

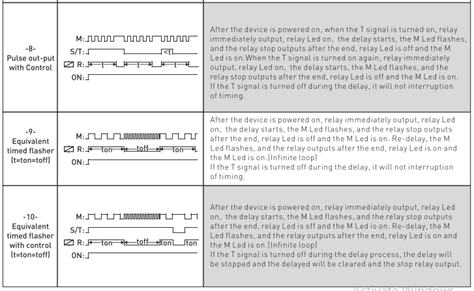

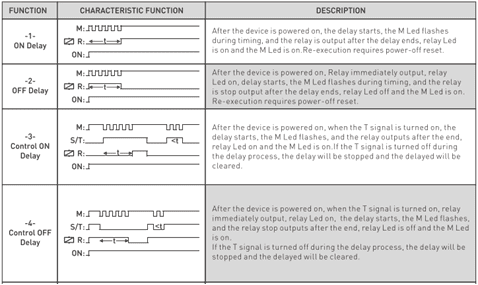

جدول فانکشن ها :

LEDهای نمایشگر:

• LED M  در هنگام شمارش زمان چشمک می‌زند.
• LED رله پس از اتمام زمان روشن می‌شود تا وضعیت رله را نشان دهد.
• LED S در هنگام شمارش ثانیه چشمکزن میشود .

. تنظیمات دستگاه و نحوه استفاده

1. دستگاه را طبق نمودار سیم‌کشی وصل کنید.
2. قبل از اعمال برق، نوع عملکرد و زمان را تنظیم کنید:
   • Fn: انتخاب تابع عملکرد مورد نظر.
   • tm: تنظیم حداکثر زمان.
   • Xn: تعیین ضریب ضرب برای رسیدن به زمان دقیق.
3. فرمول زمان اعمال شده:

1. پس از تنظیم، دستگاه می‌تواند طبق نیاز تغذیه شود و شروع به کار کند.

مثال کاربردی:

• هدف: رله پس از روشن شدن دستگاه، ۱۵ دقیقه فعال باشد و تا قطع برق غیر فعال نشود.
• تنظیمات: Fn = 2، tm = ۳۰ دقیقه، Xn = 0.5 → ۱۵ دقیقه = ۳۰ × 0.5

نگهداری دستگاه

• قبل از هرگونه نگهداری، دستگاه را خاموش کنید.
• تمامی اتصالات برق را قطع کنید.
• سطح دستگاه را با سواب خشک تمیز کنید؛ از مواد شیمیایی یا هادی استفاده نکنید.
• پس از تمیزکاری، عملکرد صحیح دستگاه را بررسی کنید.

هشدارها و ایمنی

• دستگاه را فقط طبق دفترچه راهنما استفاده کنید.
• در محیط مرطوب یا آب‌گرفته به کار نبرید.
• نصب کلید و فیوز جداگانه در نزدیکی دستگاه الزامی است تا قطع برق سریع امکان‌پذیر باشد.
• کلید و فیوز را به عنوان محل قطع اتصال ایمنی علامت‌گذاری کنید.

ویژگی‌های کلیدی محصول

• کنترل زمان دقیق: تنظیم رله‌ها با توجه به زمان مورد نیاز.
• پشتیبانی از چند تابع: ON Delay، OFF Delay و سایر توابع پیشرفته.
• مناسب برای کاربردهای متنوع: صنعت، ساختمان و کارخانه.
• نمایش وضعیت بصری: LEDهای چشمک‌زن و ثابت برای بررسی زمان و عملکرد رله.
• تنظیم دقیق با ضریب ضرب: امکان دستیابی به مقادیر میانی و حساس.
• نگهداری آسان و ایمن: تمیزکاری ساده و راهنمای کامل.

دیاگرام سیم بندی :

مشخصات فنی :

• ولتاژ نامی شبکه: 24VAC/DC(A2-A3)  or  160V-260VAC(A1-A2）
• فرکانس کاری : 50/60 HZ
• توان کاری : کمتر از 6 ولت آمپر
• زمان وصل  : 1s-100hour
• زمان قطع : 1s-100hour
• دمای کاری : -20 C- +55C
• نمایشگر ال ای دی : Power,On and Off led
• کنتاکت : 5 A-250 VAC بار مقاومتی
• سایز سیم متصل برای پراب ها : 2.5mm

آموزش ویدیویی :

برای بهرمندی از آموزش ها و نکات فنی سوپر کنترل فاز شبکه تکفاز مدل AERX-10 در کانال تلگرام آموزش محصولات Aoasis مراجعه و عضو شوید :

فایل راهنمای آموزشی به زبان انگلیسی :

AERX-10 MANUAL -AOASIS
