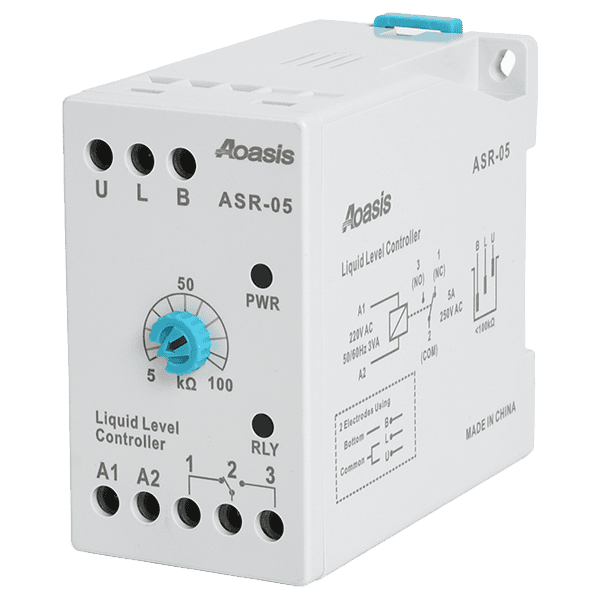

رله کنترل سطح مایعات مدل ASR-05 شرکت Aoasis

معرفی رله کنترل سطح مایعات ASR-05

رله کنترل سطح مایعات مدل ASR-05 یک رله کنترل و پایش سطح مایعات رسانا در تانکرها و یا چاه ها است .که وظیفه کنترل سطح مایع را بر عهده دارد .

مشخصات فنی :

• ولتاژ نامی شبکه: 150-260 VAC
• فرکانس کاری : 50/60 HZ
• توان کاری : کمتر از 4 ولت آمپر
• دمای کاری : -20 C- +55C
• کنتاکت : 5 A-250 VAC بار مقاومتی
• حدامیزان تنظیم حساسیت : کمتر از 50 کیلو اهم
• سایز سیم متصل برای پراب ها : 2.5mm

پارامتر های کنترلی  :

• کنترل خشک کار کردن چاه های آب و دیگر مایعات رسانا
• کنترل سرریز شدن تانکر آب و دیگر مایعات رسانا

عملکرد دستگاه و نحوه استفاده از آن :

پس از وصل تغذیه دستگاه ال ای دی PWR روشن میشود .رله خروجی در صورتی که مایع بین الکترود (L)Lower و (B)Bottom قرار گرفته باشد عمل نمیکند .زمانیکه سطح مایع به الکترود Upper (U) که در بالاترین نقطه چاه یا تانکر مایع قرار دارد برخورد کرد ، رله خروجی عمل میکند و در واقع کنتاکت 2 به 3 متصل میشود .همچنین ال ای دی RLY روشن میشود .حال زمانیکه سطح مایع اط سنسور Lower  پایین تر برود ، رله خروجی قطع شده یعنی کنتاکت 2 از 3 باز شده و به 1 متصل میشود .

تنظیم حساسیت :

شما میتوانید میزان حساسیت دستگاه را بر مبنای مایعات مختلف تعیین کنید .برای این کار ابتدا مطمئن شوید که تمامی پراب ها در تانکر و یا چاه آب و در داخل آب هستند .با فرض بر این که رله عمل نکرده زمانی که هر سه الکترود در مایع قرار دارند .حال ما باید ولوم حساسیت را به سمت 50 کیلو اهم به ارامی حرکت داده تا زمانی که رله خروجی عمل کند و ال ای دی RLY روشن شود .حال برای افزایش دقت سنجش و کاهش خطا بهتر است مقدار مقاومت را نسبت به مقدار بدست آروده کمی کمتر تنظیم کنید .

مشخصات خروجی رله

• نوع کنتاکت: 1 Changeover (SPDT)
• ترمینال‌ها: COM(2) / NO(3) / NC(1)
• ظرفیت کنتاکت: تا  5A یا 10A مقاومتی
• مناسب برای کنترل سطح مایعات با حساسیت های متفاوت

طراحی فیزیکی و نصب

• نوع نصب: ریل DIN استاندارد 35mm
• جنس بدنه: پلاستیک مقاوم در برابر شعله (Flame Retardant)
• درجه حفاظت: IP20
• دمای کاری: -20 تا +55 درجه سانتی‌گراد
• رطوبت مجاز: ≤85% بدون چگالش
• مناسب نصب داخل تابلو برق

طراحی دستگاه کامپکت و صنعتی بوده و فضای کمی در تابلو اشغال می‌کند.

دیاگرام سیم‌بندی

نکات ایمنی مهم سازنده

• قبل از نصب، برق شبکه کاملاً قطع شود.
• از فیوز حفاظتی مناسب در ورودی استفاده شود.
• نصب فقط داخل تابلو برق مجاز است.
• سیم‌کشی مطابق استاندارد IEC انجام شود.
• دستگاه در محیط دارای رطوبت بالا یا گردوغبار مستقیم نصب نشود.

آموزش ویدیویی :

برای بهرمندی از آموزش ها و نکات فنی سوپر کنترل فاز شبکه تکفاز مدل ASR-05 در کانال تلگرام آموزش محصولات Aoasis مراجعه و عضو شوید :

فایل راهنمای آموزشی به زبان انگلیسی :
