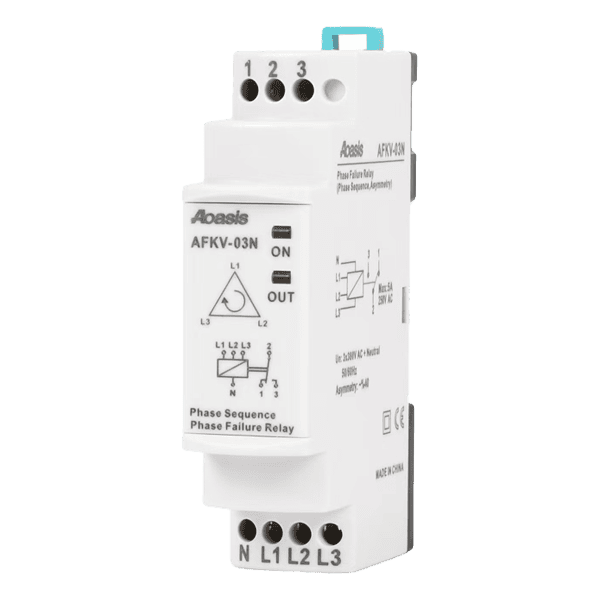

رله کنترل فاز موتوری مدل AFKV-03N شرکت Aoasis

معرفی رله کنترل فاز موتوری مدل AFKV-03N

این نوع رله ها اختصاصا برای خودداری از هر گونه خطای فاز ، فقدان فاز در شبکه سه فاز ،عدم تقارن یا آنبالانسی فاز ها نسبت بهم و توالی فاز ها در الکتروموتور های سه فاز استفاده میشوند .

این محصول برای حفاظت از:

• الکتروموتورهای سه فاز
• کمپرستورهای سه فاز
• مصرف کننده های حساس سه فاز

طراحی شده‌اند.

مشخصات فنی :

• ولتاژ نامی شبکه: 3*380 VAC +  N
• فرکانس کاری : 50/60 HZ
• تاخیر در وصل رله  : 200 ms
• تاخیر در قطع رله : 200 ms
• توان کاری : کمتر از 6 ولت آمپر
• دمای کاری : -20 C- +55C
• کنتاکت : 5 A-250 VAC بار مقاومتی
• تلرانس عدم تقارن : 40% فیکس

پارامتر های حفاظتی :

• حفاظت در برابر عدم تقارن فازها در الکتروموتور
• حفاظت در برابر فقدان یک یا چند فاز نسبت به نول
• قابلیت تشخیص ترتیب فازها یا توالی فازها
• حفاظت در برابر افزایش و کاهش ولتاژ شبکه سه فاز
• حفاظت در برابر افزایش دمای کارکرد الکتروموتورها در سری مدل های AFK-04N و AFKV-14N با استفاده از سنسور PTC

پارامترهای قابل تنظیم و نمایشگر روی دستگاه :

این مدل از رله های حفاظت موتوری دارای تنظیمات پیش فرض و استاندارد است .و پارامترهای تنظیمی بر روی دستگاه وجود ندارد

عملکرد دستگاه و نحوه استفاده از آن :

• در حالت عملکرد نرمال : در صورتی که هیچ خطایی در شبکه رخ ندهد رله خروجیبا تاخیر 200 میلی ثانیه ای فعال شده و ال ای دی OUT فعال میشود .
• اگر خطای تقارن فازه یا آنبالانسی رخ دهد : ال ای دی ERR در صورت آنبالانسی ولتاژ بیش از 40 درصد بصورت چشمک زن با دامنه زمانی 2 ثانیه ای فعال میشود و رله خروجی قطع میشود .( ال ای دی ERR فقط در مدل های AFK-04N و AFKV-14N  وجود دارد .)
• اگر ترتیب فاز های الکتروموتور معکوس شود : در این حالت ال ای دی ERR بصورت داِئم روشن میماند و رله خروجی قطع میشود یعنی کنتاکت 2 به 1 متصل میشود . ( ال ای دی ERR فقط در مدل های AFK-04N و AFKV-14N  وجود دارد .)
• خطای PTC : برای مدل های AFK-04N و AFKV-14N ، در صورت تجاوز دمای الکترومتور از مقدار مجاز ، ال ای دی ERR بصورت چشمک زن شروع بکار میکند و خروجی رله قطع میشود و در صورت برگشت دمای موتور به حالت نرمال ، رله خروجی پش از تاخیر 200 میلی ثانیه ای وصل میشود . ( ال ای دی ERR فقط در مدل های AFK-04N و AFKV-14N  وجود دارد .)

نکته مهم : در سری مدل های AFKV-03N ال ای دی ERR وجود ندارد و در صورت رخداد خدا ابتدا بعد از 200 میلی ثانیه رله قطع یعنی کنتاکت 2-1 متصل میشود و توسط یک سیگنال تابلویی نمایش خطا  را نشان داده و پس از آن رله خروجی هم قطع میشود .

مشخصات خروجی رله

• نوع کنتاکت: 1 Changeover (SPDT)
• ترمینال‌ها: COM(2) / NO(3) / NC(1)
• ظرفیت کنتاکت: تا  5A یا 10A مقاومتی
• مناسب برای فرمان کنتاکتور یا مدار کنترلی

در شرایط نرمال، رله فعال بوده و کنتاکت های (2)  و (3) بسته می‌شود.
در صورت بروز خطا، رله قطع شده  اتصال کنتاکت های (2) به (1) و مدار فرمان کنتاکتور غیرفعال می‌شود.

نکته مهم : در شرایط نرمال شبکه سه فاز برای الکتروموتور زمان تاخیر در وصل رله 200 میلی ثانیه است و در صورت بروز خطا در شبکه سه فاز الکتروموتور کنتاکت 1 به 2 متصل میشود و میتوان در این حالت یک سیگنال تابلویی خطا بر روی درب تابلو تعبیه کرد .

طراحی فیزیکی و نصب

• نوع نصب: ریل DIN استاندارد 35mm
• جنس بدنه: پلاستیک مقاوم در برابر شعله (Flame Retardant)
• درجه حفاظت: IP20
• دمای کاری: -20 تا +55 درجه سانتی‌گراد
• رطوبت مجاز: ≤85% بدون چگالش
• مناسب نصب داخل تابلو برق

طراحی دستگاه کامپکت و صنعتی بوده و فضای کمی در تابلو اشغال می‌کند.

دیاگرام سیم‌بندی

نکته مهم : برای سیم کشی این دستکاه بهتر است سه فاز ورودی رله را از خروجی کنتاکتور به موتور گرفته شود تا در شرایط مختلف بتواند خرابی کنتاکت های کنتاکتور را هم تشخیص بدهند .

نکات ایمنی مهم سازنده

• قبل از نصب، برق شبکه کاملاً قطع شود.
• از فیوز حفاظتی مناسب در ورودی استفاده شود.
• نصب فقط داخل تابلو برق مجاز است.
• سیم‌کشی مطابق استاندارد IEC انجام شود.
• دستگاه در محیط دارای رطوبت بالا یا گردوغبار مستقیم نصب نشود.

آموزش ویدیویی :

برای بهرمندی از آموزش ها و نکات فنی سوپر کنترل فاز شبکه تکفاز مدل AFKV-03N در کانال تلگرام آموزش محصولات Aoasis مراجعه و عضو شوید :

فایل راهنمای آموزشی به زبان انگلیسی :
